產品名稱：

軟密封手柄蝶閥

所屬分類：

蝶閥系列

產品簡介：

軟密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。新型高壽命不銹鋼蝶閥的特點以及蝶閥在使用過程中存在問題，本類閥門在管道中一般應當水平安裝。軟密封蝶閥根據連接方式可分為法蘭式軟密封蝶閥，對夾式軟密封蝶閥，焊接式軟密封蝶閥。

在線咨詢聯系我們

產品詳情

【產品用途】

【產品特點】

1、小型輕便，容易拆裝及維修，并可在任意位置安裝；

2、結構簡單、緊湊、90°回轉開啟迅速；

3、操作扭矩小，省力輕巧；

4、流量特性趨于直線，調節性能好；

5、啟閉試驗次數多達數萬次，壽命長；

6、密封件可更換，密封可靠達到雙向密封，氣體試驗泄漏為零；

7、密封材料耐老化、耐腐蝕、可適于多種介質。

【性能規范】

公稱通徑DN		50-1200
公稱壓力MPa		0.6		1			1.6
公稱壓力MPa	強度試驗	0.9		1.5			2.4
	密封試驗	0.66		1.1			1.76
材料		材料代號
		C		P			R
主要零件	閥體	WCB		0Cr18Ni9			0Cr17Ni12Mo2
	蝶板	WCB		0Cr18Ni9			0Cr17Ni12Mo2
	閥桿	2Cr13		0Cr18Ni9			0Cr17Ni12Mo2
	密封圈	丁晴乙丙丁氟塑料
	填料	丁晴柔性石墨 V型橡膠墊
適用工況	適用介質	水、蒸汽、油品		硝酸類			醋酸類
	適用溫度	-40℃~200℃
執行器	型號	GT或AW系列
	氣源壓力	0.3-0.7MPa
執行標準		設計制造	結構長度		法蘭尺寸	壓力溫度		試驗檢驗
		GB/T12238	GB12221		GB9113	GB9131		GB13927

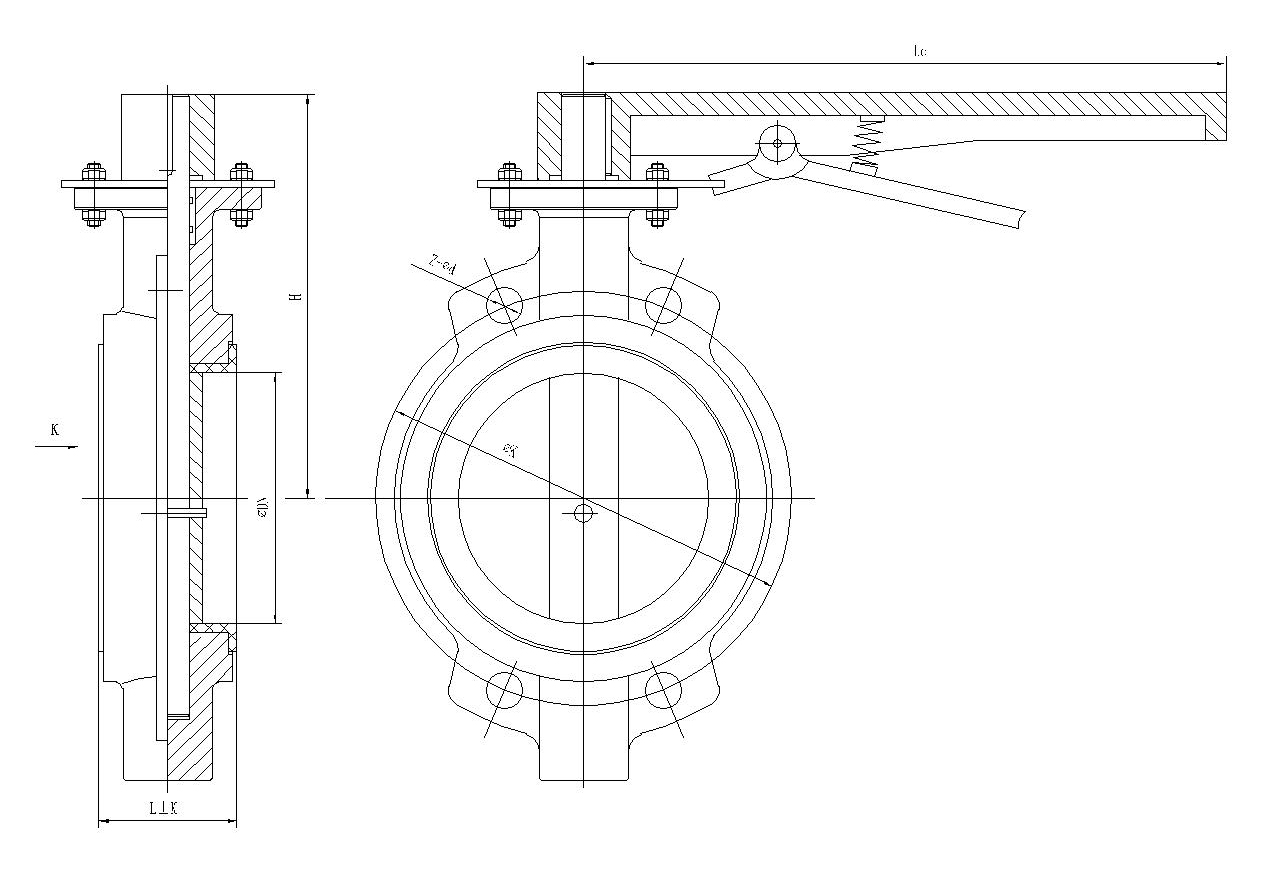

【主要外形和連接尺寸】

PN	DN	L	D	D1	D2	Z-d	b	f	H	H0
1.0	50	108	165	125	99	4-18	20	2	170	130
1.0	65	112	185	145	118	4-18	20	2	170	145
1.0	80	114	200	160	132	8-18	20	2	230	152
1.0	100	127	220	180	156	8-18	22	2	320	192
1.0	125	140	250	210	184	8-18	22	2	345	200
1.0	150	140	285	240	211	8-22	24	2	385	230
1.0	200	152	340	295	266	8-22	24	2	471	297
1.0	250	165	405	355	319	12-22	26	2	533	327
1.0	300	178	445	400	370	12-22	26	2	606	364
1.0	350	190	505	460	429	16-22	26	2	694	404
1.0	400	216	565	515	480	16-26	26	2	757	444
1.0	450	222	615	565	530	20-26	28	2	814	472
1.0	500	229	670	620	582	20-26	28	2	902	522
1.0	600	267	780	725	682	20-30	34	2	1048	590
1.0	700	292	895	840	794	24-30	34	5	1277	810
1.0	800	318	1015	950	901	24-33	36	5	1385	844
1.0	900	330	1115	1050	1001	28-33	38	5	1490	890
1.0	1000	410	1230	1160	1112	28-36	38	5	1620	950
1.6	50	108	165	125	99	4-18	20	2	170	130
1.6	65	112	185	145	118	4-18	20	2	170	145
1.6	80	114	200	160	132	8-18	20	2	230	152
1.6	100	127	220	180	156	8-18	22	2	320	192
1.6	125	140	250	210	184	8-18	22	2	345	200
1.6	150	140	285	240	211	8-22	24	2	385	230
1.6	200	152	340	295	266	12-22	24	2	471	297
1.6	250	165	405	355	319	12-26	26	2	533	327
1.6	300	178	460	410	370	12-26	28	2	606	364
1.6	350	190	520	470	429	16-26	30	2	694	404
1.6	400	216	580	525	480	16-30	32	2	757	444
1.6	450	222	640	585	548	20-30	40	2	814	472
1.6	500	229	715	650	609	20-33	44	2	902	522
1.6	600	267	840	770	720	20-36	54	2	1048	590
1.6	700	292	910	840	794	24-36	40	5	1277	810
1.6	800	318	1025	950	901	24-39	42	5	1385	844
1.6	900	330	1125	1050	1001	28-39	44	5	1490	890
1.6	1000	410	1225	1170	1112	28-42	46	5	1620	950
2.5	50	108	165	125	99	4-18	20	2	170	130
2.5	65	112	185	145	118	8-18	22	2	265	210
2.5	80	114	200	160	132	8-18	24	2	310	233
2.5	100	127	235	190	156	8-22	24	2	343	242
2.5	125	140	270	220	184	8-26	26	2	385	254
2.5	150	140	300	250	211	8-26	28	2	445	580
2.5	200	152	360	310	274	12-26	30	2	510	297
2.5	250	165	425	370	330	12-30	32	2	569	339
2.5	300	178	485	430	389	16-30	34	2	653	375
2.5	350	190	555	490	448	16-33	38	2	730	420
2.5	400	216	620	550	503	16-36	40	2	810	463
2.5	450	222	670	600	548	20-36	46	2	850	495
2.5	500	229	730	660	609	20-36	48	2	940	566
2.5	600	267	845	770	720	20-39	58	2	1150	630
2.5	700	292	960	875	820	24-42	58	5	1195	727
2.5	800	318	1085	990	609	24-36	58	5	1268	810
